QUE SON LOS PICAXE?

Los microcontroladores PICAXE son los nuevos y apasionantes "ordenadores de un solo chip" electrónicos, que están siendo introducidos rápidamente tanto en la Industria como en la Educación. El sistema "PICAXE" es un sistema de programación de microcontroladores altamente poderoso, pero muy económico, diseñado para el uso educacional y aficionado de los microcontroladores.

Una de las características únicas del sistema PICAXE es que los programas pueden descargarse directamente al microcontrolador mediante un cable conectado al mismo, por lo tanto no se requiere el uso de equipos programadores/eliminadores de alto costo. Además, el software es fácil de utilizar y gratis; por lo tanto los estudiantes pueden trabajar sus proyectos utilizando el sistema de programación completo en casa.

Los programas pueden crearse ya sea gráficamente utilizando organigramas, o programando utilizando un lenguaje BASIC sencillo.

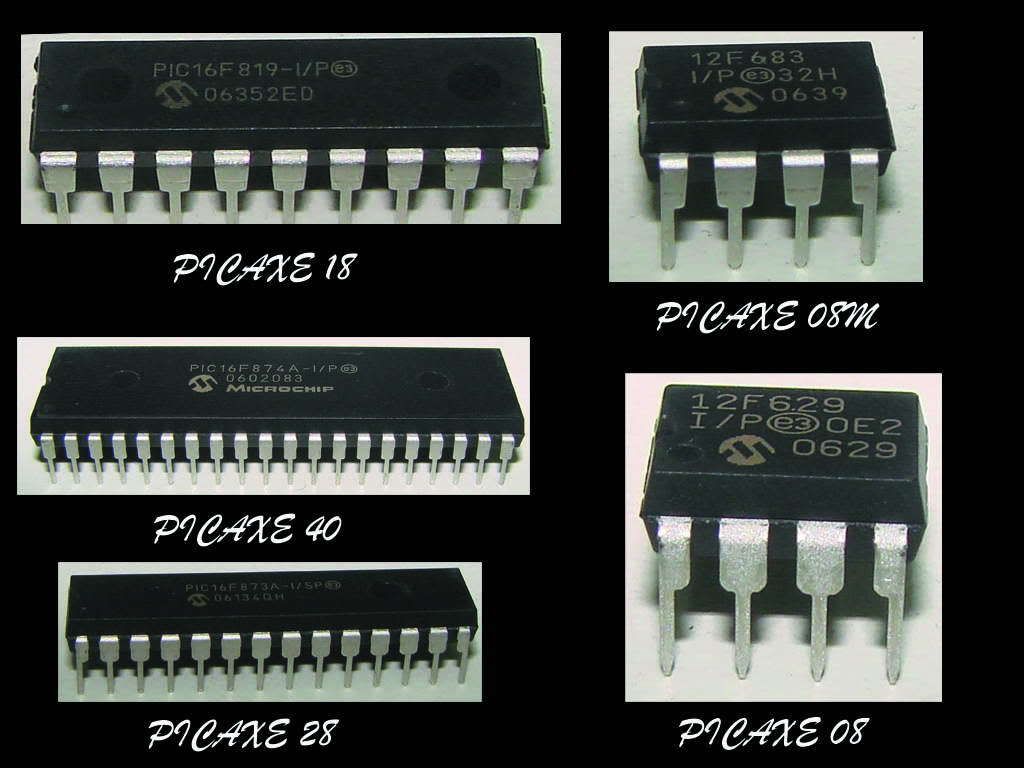

Los microcontroladores PICAXE están disponibles en tres tamaños:

• La versión de 8 pines, con 5 pines de entrada/salida (1 entrada analógica).

• La versión de 18 pines, con 8 salidas y 5 entradas (3 de las entradas tienen capacidades analógicas).

• La versión de 28 pines, con 8 salidas, 8 entradas y 4 entradas analógicas separadas.

Comparación PICAXE:


El PICAXE-18A soporta todos los comandos y características del PICAXE-18 y además incluye las siguientes mejoras:

La memoría de programación es dos veces más grande (aproximadamente 80 líneas en vez de 40)

Memoria de datos completa de 256 bytes por separado (comandos read/write)

Conversor A/D de alta resolución en las entradas 0-2 (comando readadc)

Opción de Interrupción en las entradas(comando setint)

Interfase precisa para sensor digital de temperatura(comando readtemp)

Interfase precisa para reloj de 1 cable (comandos readowclk, resetowclk)

Lectura de número de serie de cualquier dispositivo Dallas de 1 cable (po

La siguiente tabla muestra una comparación entre los distintos microcontroladores PICAXE.

Tipo de PICAXE	Tamaño	Memoria (líneas)	Pines E/S	Salidas	Entradas	Conversor A/D	Memoria de Datos	Polled Interrupt
PICAXE-08	8	40	5	1-4	1-4	1L	128-prog	No
PICAXE-18	18	40	131	8	5	3L	128-prog	No
PICAXE-18A	18	80	13	8	5	3	256	Si
PICAXE-28	28	80	22	8	8	4	64+256	No
PICAXE-28A	28	80	22	8	8	4	64+256	Si
PICAXE-28X	28	600	23	9-17	8-12	0-4	128+i2c	Si
PICAXE-40X	40	600	32	9-17	8-20	3-7	128+i2c	Yes
